Prieur Dichtstoffe Montage

Fenstermontage Anker Hanno Vorwandmontagesystem

einfache und schnelle Montage von Fenstern in der

Dämmschichtebene

für alle Fenstersysteme geeignet (Alu, Holz und Kunststoff)
die direkte Verschraubung durch das Fenster in den Anker

ist eine geprüfte Verklotzung

einfache Handhabung bei Änderungsarbeiten oder

Fensteraustausch

geprüfte Befestigung zum Mauerwerk

(Hochlochstein, Gasbetonstein)

Widerstandsklasse RC2 geprüft ab 2,5 mm Materialstärke
geeignet für die absturzsichere Fensterbefestigung
maximale Belastung vom ift-Rosenheim geprüft

einfache und schnelle Montage von Fenstern in der

Dämmschicht

für alle Fenstersysteme geeignet

(Alu, Holz und Kunststoff)

kurzer Schenkel zur Befestigung am Fensterrahmen,

langer Schenkel zur Befestigung am Mauerwerk

Ausführung mit Zweistufenkantung für mehr Freiraum bei

der Abdichtung

Widerstandsklasse RC2 geprüft ab 2,5 mm Materialstärke
geeignet für die absturzsichere Fensterbefestigung
maximale Belastung vom ift-Rosenheim geprüft

für alle Fenstersysteme geeignet

(Alu, Holz und Kunststoff)

bietet hohe Lastabtragung bei großer Auskragung
beiliegende Schutzplatte schützt das Mauerwerk und

verteilt Punktlast auf Flächenlast

maximale Belastung vom ift-Rosenheim geprüft

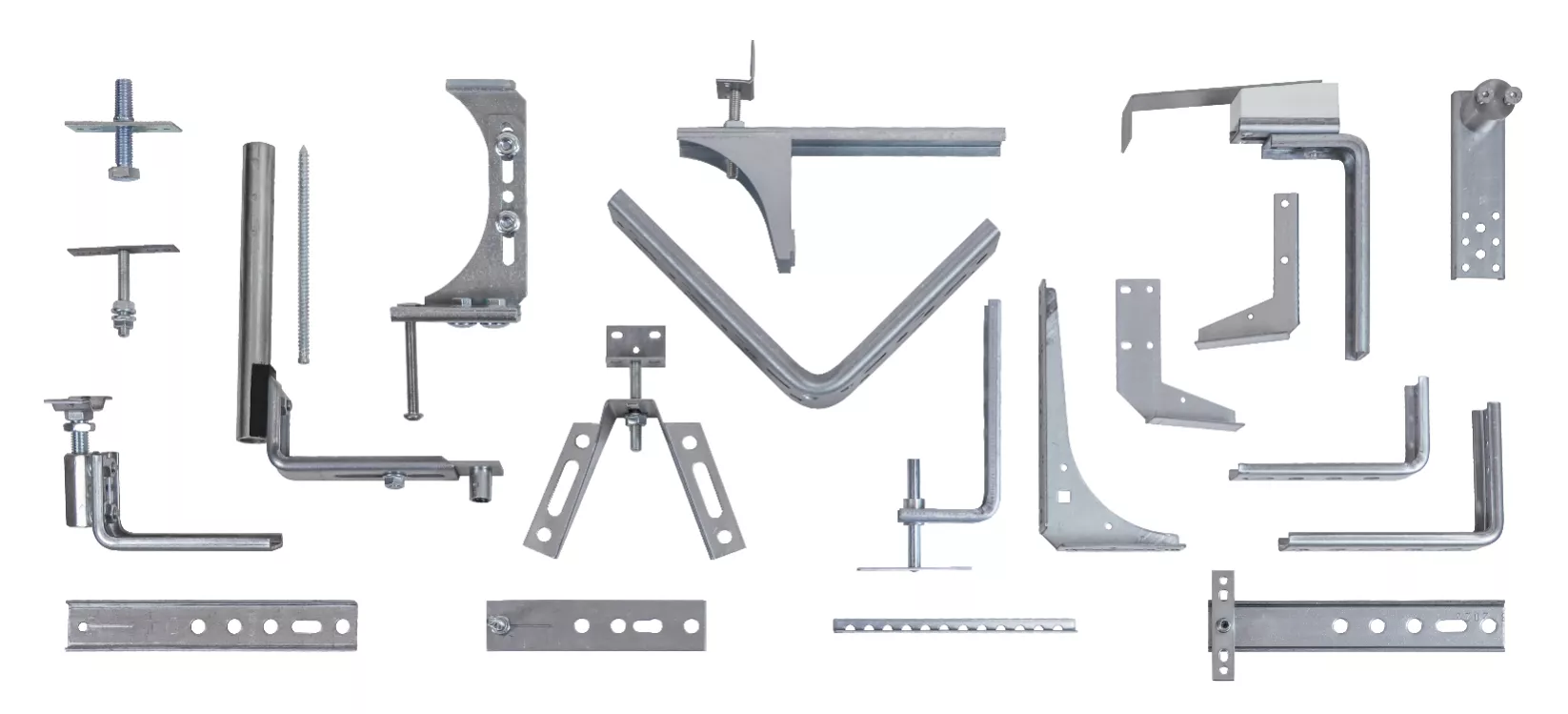

viele Kombinationsmöglichkeiten mit anderen

K-Universalankern

Durchsteckdübel für Ø7,5er Fenstermontageschraube geeignet

Bauaufsichtlich zugelassenes Befestigungssystem für die Vorwandmontage
Statisch nachweisbare Systemlösung mit ausgewiesenen Bemessungswerten
Punktuelle Lastabtragung aller auftretenden Kräfte durch biegesteife Konsolen
Einfache und schnelle Ausrichtung durch 3D-Justierbarkeit
Anwendung für alle Auskragungen bis 150 mm
Universeller Einsatz auch im 2-Schalenmauerwerk mit Mauerrandstreifen
Flexible Montage von der Bauwerksinnenseite möglich
Stahlbasiertes System, nicht brennbares Material gemäß DIN 4102-1 Klasse A

Für den Fenstereinbau vor der tragenden Wandkonstruktion konzipiert, verfügt JB-D PLUS für die Vorwandmontage – einsetzbar

für Lastabtragung und Absturzsicherung – über eine bauaufsichtliche Zulassung (abZ). Speziell auf große Lastabtragungen

zugeschnitten, sorgt die statisch nachweisbare Systemlösung

mit ausgewiesenen Bemessungswerten für eine zügige, dauerhaft sichere Montage.

Höchste Tragfähigkeit auch bei großen Auskragungen durch Vierkantrohr
Laibungsbündiger Abschluss ermöglicht optimalen Anschluss der Folgegewerke Abdichtung und WDVS
Stabile und ebene Auflagefläche übernimmt die Lastabtragung
Sichere Befestigung des FBA-Profils über Systemwinkel
Steigerung der Tragfähigkeit über Klemmenlösung bei Lochsteinen und schwachen Maueruntergründen

Bauaufsichtlich zugelassenes Befestigungssystem für Elemente mit absturzsichernden Eigenschaften
Lastabtragung und Absturzsicherung in einer Systemlösung reduziert die Anzahl der Befestigungspunkte
Einsetzbar für alle gängigen Einbausituationen, Rahmenmaterialien, Verbreiterungsprofile und Untergründe (auch für Hochlochziegel FKL 6 und PP2)
Werkseitige Vormontage möglich
Schnelle effiziente Lösung
Justierbar (selbst nach Bauabschluss)

Für die besonderen Anforderungen an die Planung und Nachweisführung bei der Befestigung von Elementen mit absturzsichernden Eigenschaften: Mit seiner bauaufsichtlichen Zulassung und

seiner Typenstatik macht JB-D/FA PLUS die Nachweisführung einfach und zuverlässig. Das System eignet sich für alle gängigen

Einbausituationen, Untergründe und Rahmenmaterialien.

Optimierter Montagewinkel für die Baulementebefestigung
Sichere und leistungsfähige Befestigung der Schwellen- und Fensterbankanschlussprofile
Einsetzbar für Schwellenhöhen bis 140 mm
Beidseitig verwendbare Winkel
Geringe Lagerhaltung
Hohe Flexibilität durch Befestigungsbohrungen in allen Positionen

Für die kraftschlüssige Montage von Unterbauprofilen sowie den

unteren Anschluss auf der Fensterbrüstung: Der JB-W Montagewinkel bietet für jede Einbausituation eine passende Lösung und

schafft dauerhaft sichere Verbindungen. Seine leistungsstarke

Lastabtragung gewährleistet die sichere Abtragung der Wind- und

Gebrauchslasten.

Verbesserungspotential gibt es bei einer WDVSFassade, einer hinterlüfteten Fassade oder einem

zweischaligen Mauerwerk besonders am Fensteranschluss. Hier treten häufig Wärmebrücken auf. Um diese zu vermeiden, gilt es, die Lage der Fenster in der Konstruktion genauer zu bewerten.

Das Hanno®-Vorwandmontagesystem minimiert solche Wärmebrücken, indem es die Montageposition des Fensters in die Dämmebene verlagert. Das senkt die Wärmeverluste (und somit auch die Heizkosten) und kann auch im GEG-Nachweis angesetzt werden.

Auch die Gefahr, dass sich Tauwasser an der Innenseite der Fensterlaibung bildet, sinkt. So beugt das System sogar latenten Regressansprüchen vor. Gegenüber herkömmlichen Systemen verbessert das Hanno®-Vorwandmontagesystem auch den Schallschutz – dank der deutlich höheren Masse der Komponenten. Die brandschutztechnische Anwendung bis Gebäudeklasse 5 ist zudem gutachterlich bestätigt.

Für die optimale Abdichtung lässt sich das System mit den hochwirksamen und langlebigen Multifunktionsbändern Hannoband®-3E BG1* oder Hannoband®-3E UA kombinieren – so sind Sie auf der sicheren Seite.

Vorteile des Systems

Optimierung des Isothermenverlaufs an den Fensteranschlüssen
geeignet für WDVS, hinterlüftete Fassaden und zweischaliges Mauerwerk
vorgebohrtes System, kein zeitaufwendiges Maßnehmen der Bohrungen nötig (auf Wunsch auch ohne Vorbohrung erhältlich)
hohe Materialfestigkeit
aus recycelten Materialien hergestellt
feuchteunempfindlich
werksseitig verklebte Dämmstreifen bei der Hanno®-Vorwandmontagezarge
optimale, plane Fensterlaibung (ideal für die Montage des Fensters und der dazugehörigen Abdichtung der Fensteranschlussfuge)
handelsübliche Rahmenschrauben können verwendet werden
Reststücke müssen nicht entsorgt werden
geprüfte Qualität

Fenstermontage in der Dämmebene

Fenstermontage Anker

Knelsen EL-Anker U-Profil

Knelsen FMW-U-Profil

Knelsen SL-Konsole

Fischer Dübel SX

SFS JB-D Plus Konsolensystem

SFS JB-D-R225

SFS JB-D/FA PLUS Absturzsicherung

SFS JB-W Montagewinkel

Hanno Vorwandmontagesystem
